电接点压力表工作原理

今天介绍电接点压力表工作原理。在了解工作原理前，首先弄清楚它的组成：电接点压力表由测量系统，指示系统，磁辅助电接点装置，壳体，调节装置和接线盒（插头插座）组成。 通用电接触压力表用于测量对铜和铜合金无腐蚀性的气体和液体介质的正负压力。 不锈钢电接触压力表用于测量不腐蚀不锈钢的气体和液体介质的正负压力。当压力达到预定值时，发出信号，接通控制电路，达到自动控制报警的目的。

电接点压力表的指针和设定销分别装有接点。使用时，首先将上下设置销调整到所需的压力点。 当压力变化时，当指示压力指针到达上限或下限设定销时，指针上的触点与上限或下限设定销上的触点接触，并且开关信号通过 电路实现自动控制或报警的目的。

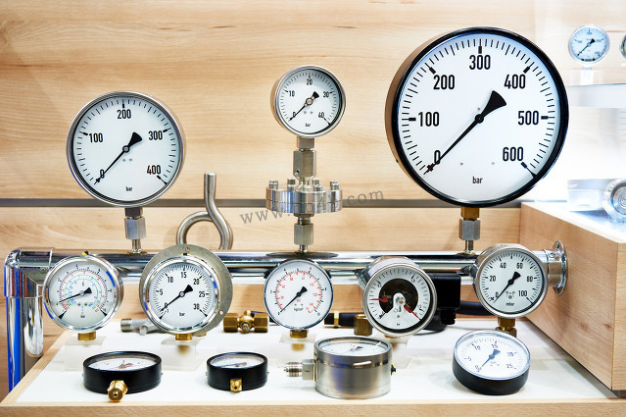

各种型号的压力表

电接触压力表基于测量系统中弹簧管在被测介质的压力下，迫使弹簧管的端部产生相应的弹性变形和位移，同时 通过拉杆通过齿轮传动机构进行传动和预放大，测量值在刻度盘上通过固定齿轮上的指示（与触点一起显示）显示。 同时，当它与设定指针的触点（上限或下限）接触（断开或接通）时，可以断开或连接控制系统中的电路，以实现自动控制和传输。 发出警报的目的。 以控制压缩机马达为例：气体存储和填充压力达到下限时将自动开始，达到上限时将自动停止。 控制过程如下：当压力达到下限（或较低且打开时）时，电触点压力表的可动触点（电源的公共端）连接到 下限触点，继电器J1起作用并自锁， 常开触点闭合，驱动J3，电动机通电运行。 当压力达到上限时，活动触点与上限触点连接，继电器J2起作用，其常闭触点断开，切断J1的电源，其常开点断开， 释放J3，然后电动机停止。 这样往复运动，达到自动控制的目的。

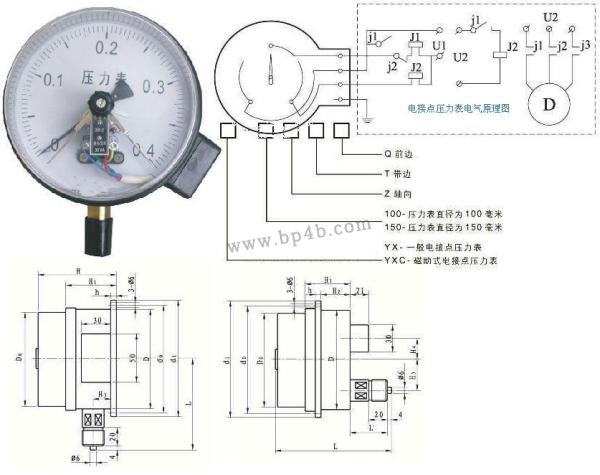

电接点压力表工作原理电路图

目前国内电接点压力表输出接点信号的形式有：

1） 一个高位，一个低位开关量输出；

2） 两个高位开关量输出；

3） 两个低位开关量输出；

4） 两个低位，两个高位开关量输出；



 二、电接点压力表主要参数；

1）表盘直径：￠60、￠100、￠150；

2）精度等级：1。6级；2。5级；

3）量程范围：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0~0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160Mpa；

4）弹性元件和接头体材质有：铜合金、304SS、316、316L等。

5）电接点压力表安装结构形式：径向直接安装式；径向带前（后）边安装式；轴向直接安装式；轴向带前边安装式等；

6）连接螺纹规格主要有：M14*1．5、M20*1．5、G1/4、G1/2、G3/8、NPT1/2等，也可以根据用户要求生产。

三、电气参数：

1）电触点较高耐压：380VAC；220VDC；

2）较大工作电流：1A；

3）持续电流：0。6A；

4）较大功率：30VA；

5）设定范围：

低位：量程的5%~50%范围内任意设定；

高位：量程的50%~95%范围内任意设定；
以上就是电接点压力表工作原理相关知识介绍了，更多资料来电咨询。
